Lla documentación utilizada para hacer este modelo es la misma que ya se utilizó

para el modelo del 992C (página uno) y el del primer 992D (página 3).

Por lo tanto, no es necesario realizar una encuesta dimensional ... ¡el trabajo ya está hecho!

Sin embargo, los planes se han revisado y mejorado ...

Al igual que sus hermanos, la construcción de este modelo también es de aluminio encolado con cola epoxi.

para tensiones elevadas (reforzadas por pegging) y cola de cianoacrilato

para tensiones bajas.

Además de esto, necesita saber más al respecto.

Realización: de junio de 2004 a octubre de 2006

y después de una larga parada ...

Además de esto, necesita saber más al respecto. de enero de 2014 a mayo de 2019

por un total de:2800horas.

El verdadero oficio.

Además de esto, necesita saber más al respecto.

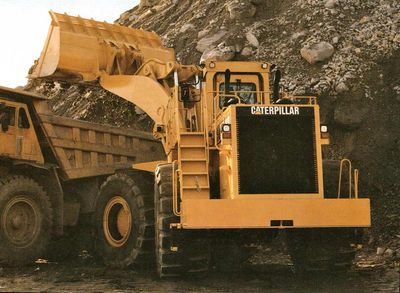

992D real (foto de Caterpillar).

L'engin réel (foto Caterpillar) ...

... y su PDF.

El modelo.

El chasis.

Al igual que en el modelo del volquete 785, todas las piezas que constituyen el marco están trazadas, cortadas y plegadas a mano en chapa de aluminio de 0,5 mm. Las múltiples fijaciones se obtienen mediante encolado (cola epoxi), después de haber sido reforzadas con tornillos internos, instalados antes de la aplicación de la cola, con el fin de obtener juntas más resistentes para los diferentes montajes de las piezas.

La transmisión.

SEn el modelo, los componentes mecánicos que constituyen la transmisión están presentes y pueden ser funcionales. Pero la opción elegida para este modelo es permanecer en un registro "estático"; es una elección en relación con el aspecto de acabado de este modelo. De hecho, podemos imaginar fácilmente que puede deteriorarse muy rápidamente,

al menos en este tipo de construcción y acabado, conociendo todas las limitaciones

que puede ser sometido a maquinaria de obra pública, especialmente de pequeñas dimensiones

Además de esto, necesita saber más al respecto.Además de esto, necesita saber más al respecto.

La cinemática.

Está hecho de:Además de esto, necesita saber más al respecto.Además de esto, necesita saber más al respecto.

• un motor eléctrico para un ventilador de calefacción de automóvil de 12 voltios,
• 6 juntas cardán, una de las cuales es telescópica (articulación del chasis),
• una caja de reducción / transferencia en la relación: 12/1,
• un par cónico en cada eje en la relación: 3/1, más un diferencial,
• una reducción de engranajes planetarios en cada buje con una relación de 3,5 / 1.Además de esto, necesita saber más al respecto.Además de esto, necesita saber más al respecto.

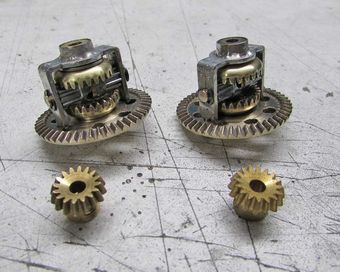

Los diferenciales

(Engranajes mecánicos)

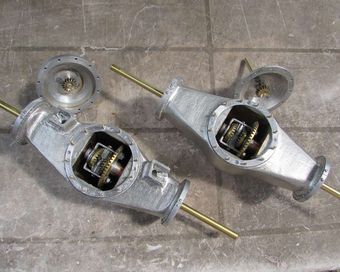

Los puentes.

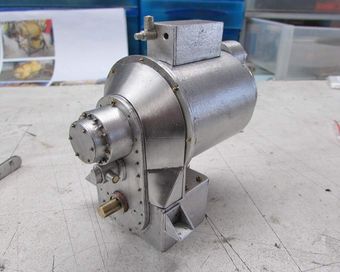

La caja de reducción / transferencia.

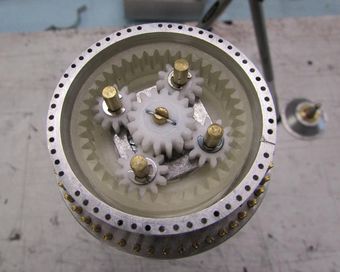

Engranaje planetario

(corona moldeada "casa")

Órganos funcionales.

Cilindros de elevación, cuchara y dirección.Además de esto, necesita saber más al respecto.

Son de diseño personal.

En cuanto a la D8K y la 785, la opción elegida para su funcionamiento

Además de esto, necesita saber más al respecto.es la energía neumática, esta elección está relacionada con el aspecto de acabado del modelo.

Además de esto, necesita saber más al respecto.Además de esto, necesita saber más al respecto.

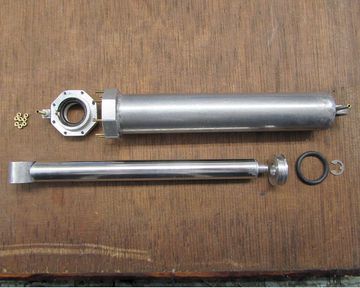

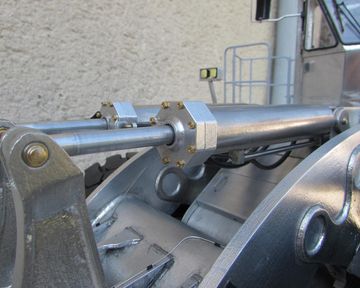

Cilindro de elevación.

Cilindro de cuchara.

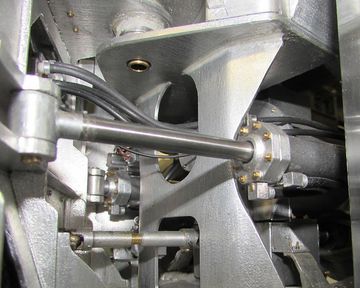

Cilindro de dirección.

El puesto de conducción.

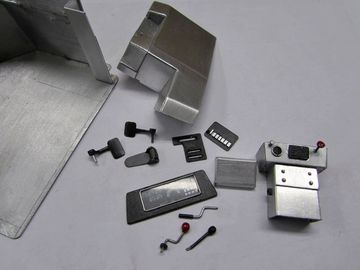

Diferentes piezas y consolas.

Consola derecha.

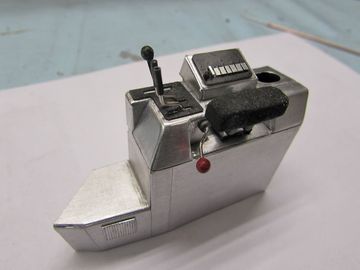

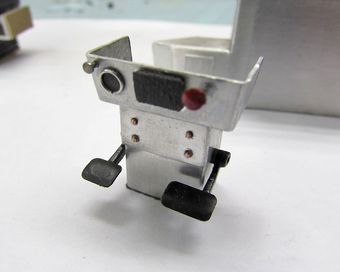

Consola delantera.

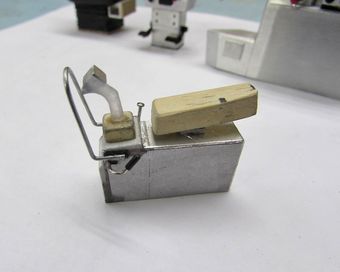

Consola izquierda (antes de pintar).

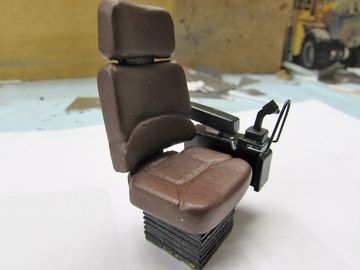

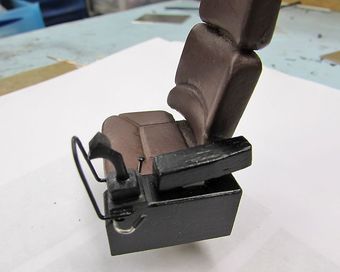

Asiento (en balsa) con su ...

... consola izquierda.

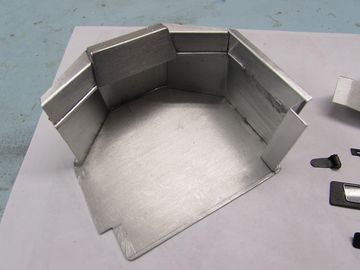

Interior.

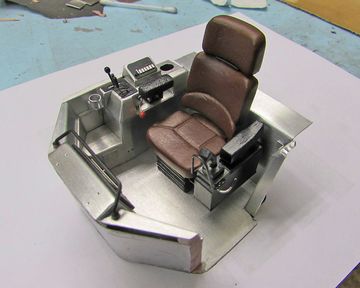

Puesto de conducción terminado ...

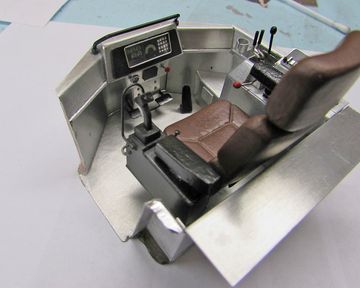

... en su interior.

Las llantas.

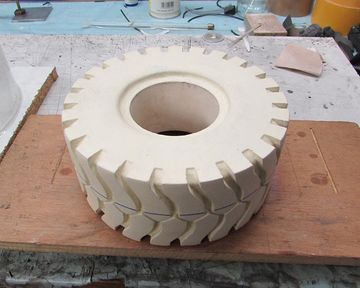

Modelo de yeso para fundir.

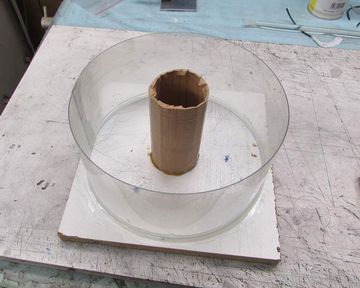

Encofrado.

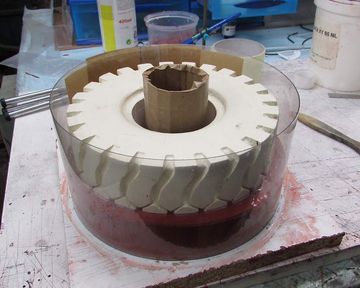

Modelo semi sumergido en su molde.

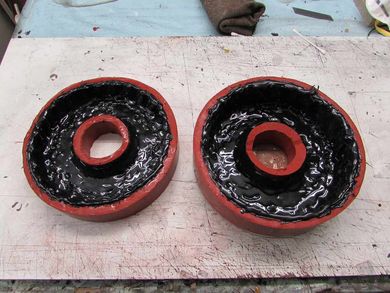

Producto final en molde de dos partes.

Neumático semiacabado, relleno de espuma de poliuretano.

Pintura negra final.

El secado...

Tire terminó con su borde.

Modelo terminado.

Dimensiones:Además de esto, necesita saber más al respecto.

Además de esto, necesita saber más al respecto.Además de esto, necesita saber más al respecto.

Longitud total: 900 mm Anchura total: 312 mm Altura total: 360 mm Peso: 12 kg

Además de esto, necesita saber más al respecto.Además de esto, necesita saber más al respecto.

Algunos detalles...

Finalmente, partes comerciales:

Además de esto, necesita saber más al respecto.Además de esto, necesita saber más al respecto.

- Láminas de aluminio de 0,5 mm de espesor.

- los micro tornillos de M1, M1,4 y M1,6.

- todas las varillas de diferente diámetro.Además de esto, necesita saber más al respecto.

- tubos de pequeño diámetro.

- el piñón (excepto las coronas).

- las diferentes colas: epoxi, cianoacrilato, neopreno.
