"La colección de aluminio".
LOS DOS TRACTORES CATERPILLAR D8K,
Escala: 1:15 th.
Un desafío personal.

VSde hecho, es capaz de construir dos modelos simultáneamente. Por lo tanto, todas las piezas se ejecutan por duplicado, al menos para el tractor.
Elementos como: palas y cabinas se construyen por separado.
Se puede sacar la siguiente conclusión de este experimento:
Para hacer dos modelos simultáneamente, no crea que en términos de duración, dividimos el tiempo invertido en dos partes iguales.
Resulta que en dos partes idénticas, la primera se lleva a cabo en más tiempo que la segunda.
Esto es normal ya que esta primera parte es un "prototipo". Es con esta pieza prototipo que se estudian y resuelven los problemas de diseño. La segunda parte se convierte entonces en una "copia", de ahí su reducido tiempo de producción. Observamos que la primera parte está más avanzada en su acabado que la segunda.
Durante toda la construcción, cada uno de los dos modelos tiene un número.
El tractor n ° 1 y el tractor n ° 2.

La construcción de estos dos modelos es de aluminio encolado con cola epoxi.
para tensiones elevadas (reforzadas por pegging) y cola de cianoacrilato
para tensiones bajas ".

Producción: de abril de 1996 a septiembre de 1998,
tractor n ° 1: 1000 horas.
tractor n ° 2: 700 horas.

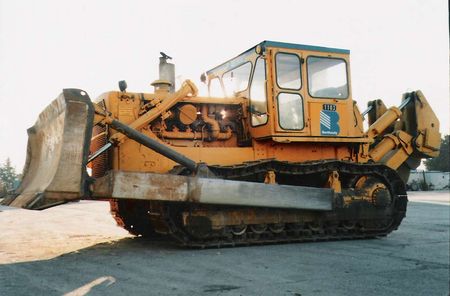

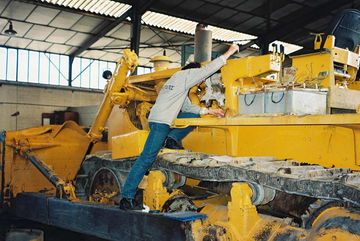

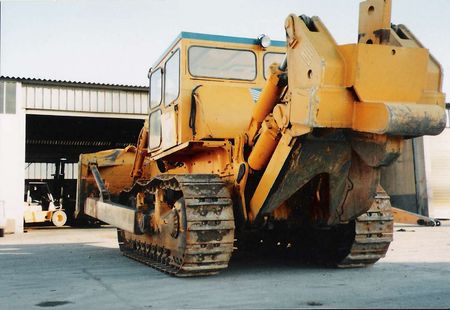

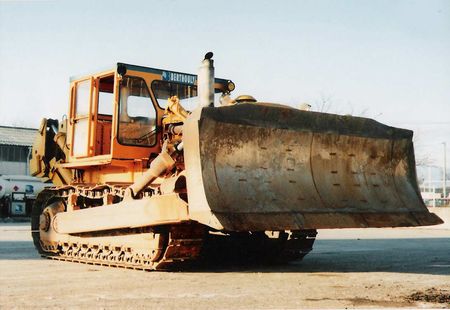

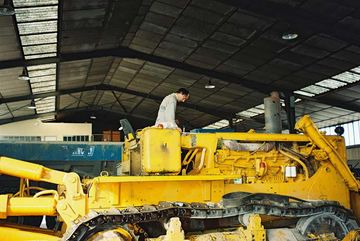

La verdadera máquina ...

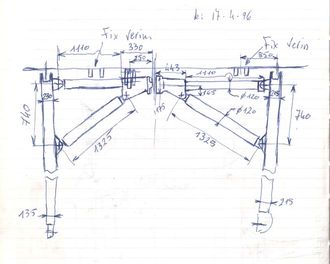

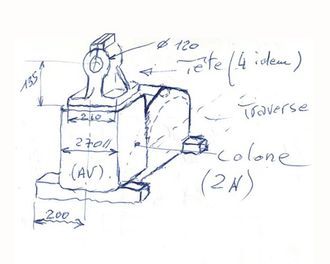

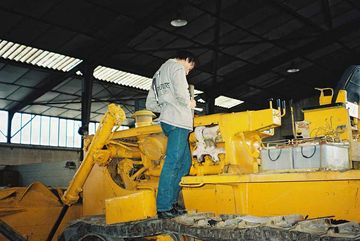

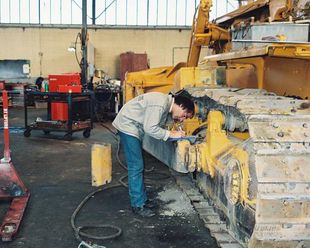

Medidas dimensionales
(taller de la empresa Berthouly en Montélimar 1996).
El modelo (en construcción).

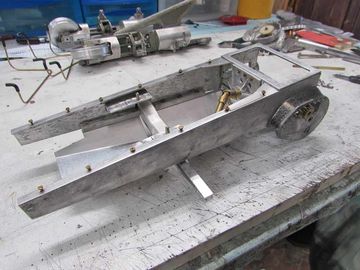

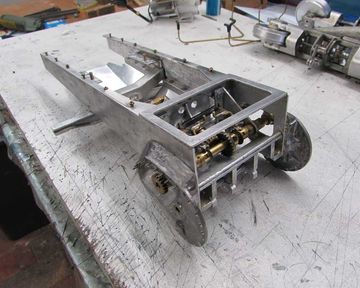

- El marco central.

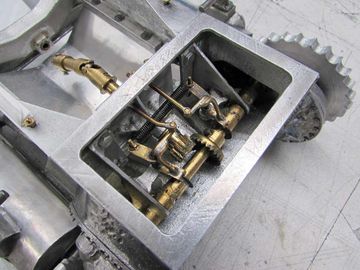

Transmisión en esquina activada
pedidos finales y
sistema de embrague.

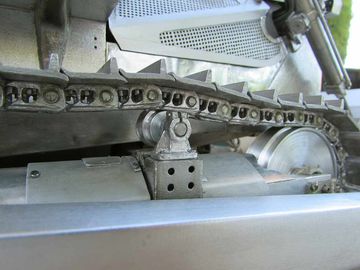

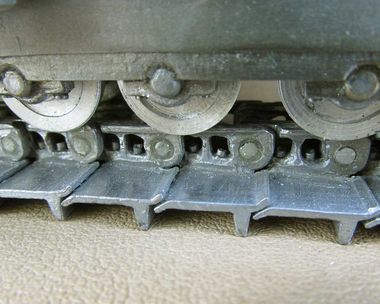

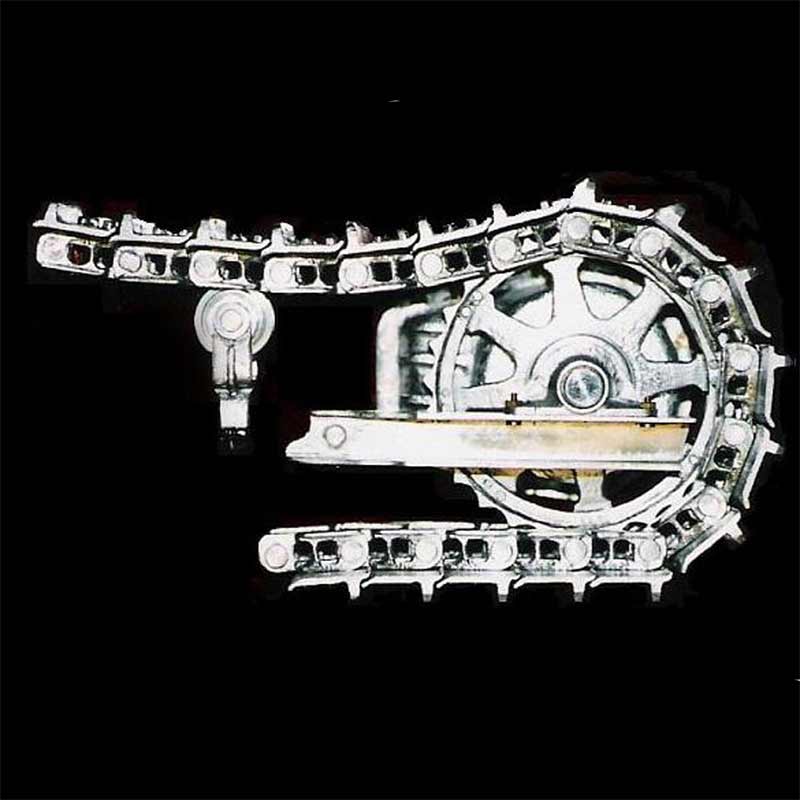

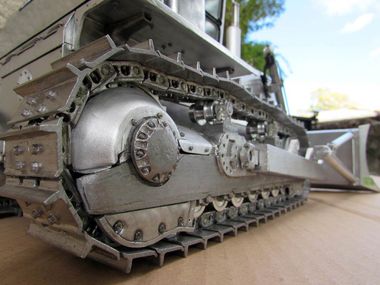

La pista del canal (derecha).

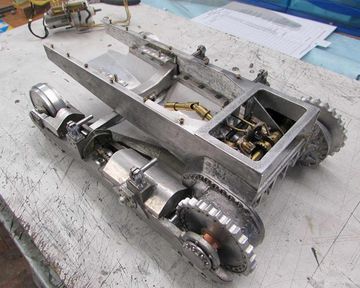

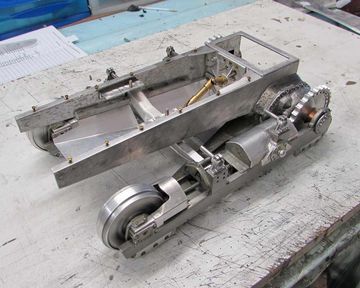

El marco central y las pistas de la cadena.

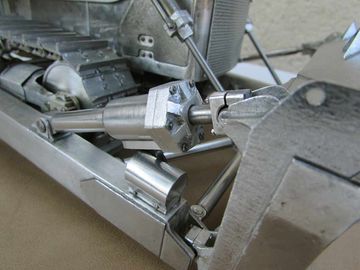

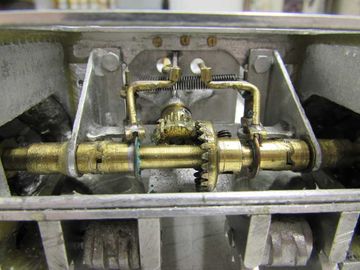

La transmisión

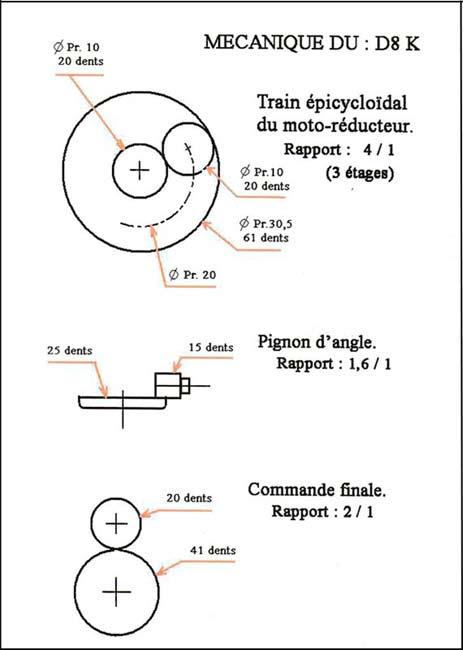

La cinemática:

Ella esta hecha de:
- Un motorreductor eléctrico en 12 voltios con la relación: 64/1,
accionando un piñón angular a la relación: 1,6 / 1 mediante un eje con dos juntas cardán.
- Un embrague en ambos lados, para acoplar
donde el desacoplamientode cada uno de los canales.
- Una reducción final del ratio: 2/1 conduciendo al gitano.

Piezas tales como: juntas universales, perros y todas las piezas mecánicas.
que actúan sobre el embrague, están hechos de tubos o varillas de latón.

Órganos funcionales.

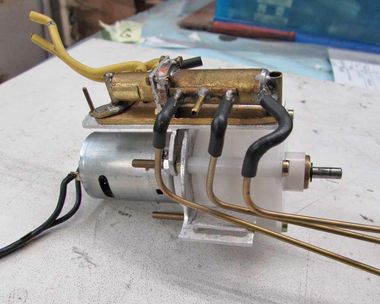

Motorreductor de tracción de 12 V
y distribuidor hidraulico.

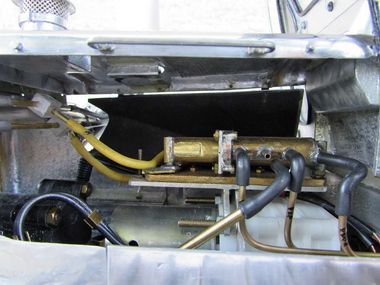

Motorreductor de tracción de 12 V
y distribuidor hidráulico ... en su lugar ...
Nota:
En estos dos modelos, las partes mecánicas que constituyen la transmisión están presentes y pueden ser funcionales.Pero la opción elegida para este modelo es permanecer en un registro "estático"; es una elección en relación con el aspecto de acabado de este modelo.

Lo mismo ocurre con la potencia hidráulica. Esta es nuevamente una elección en relación con el aspecto de acabado del modelo.
Todo el sistema se puede operar hidráulicamente, pero no es deseable ver gotas de aceite manchando la hoja de aluminio pulida y tapada con corcho.Estos cilindros pueden ser accionados por una fuente neumática externa al modelo..

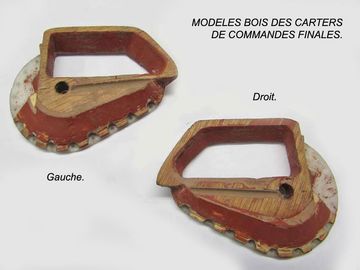

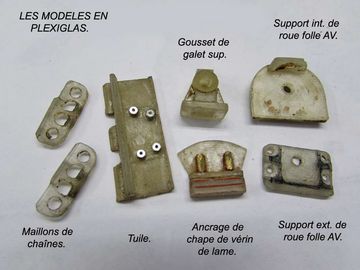

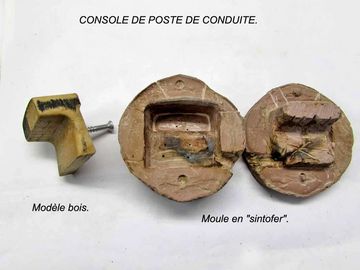

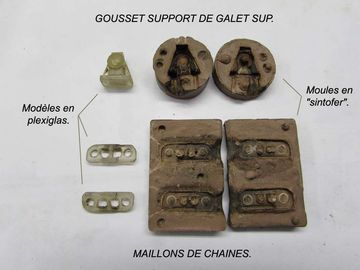

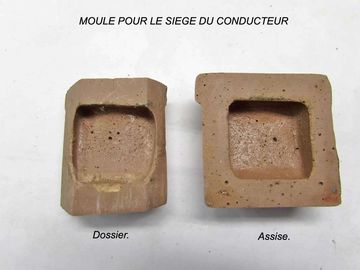

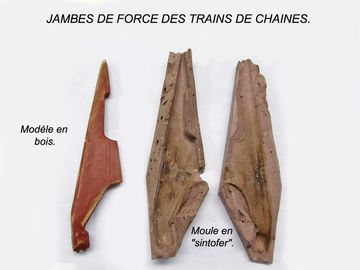

Modelos y moldesquien ha estado
usópara moldearmonedas.
Moldes de peltre.
Moul. estaño.
Moul. estaño.
Moul. estaño.
Moul. estaño.
Moldeado de resina.

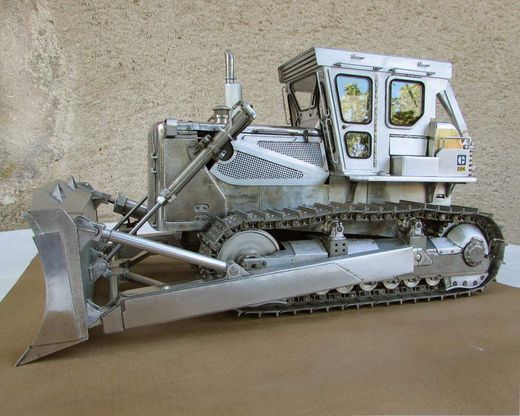

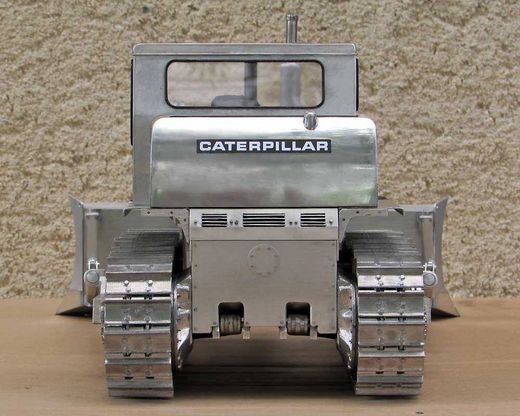

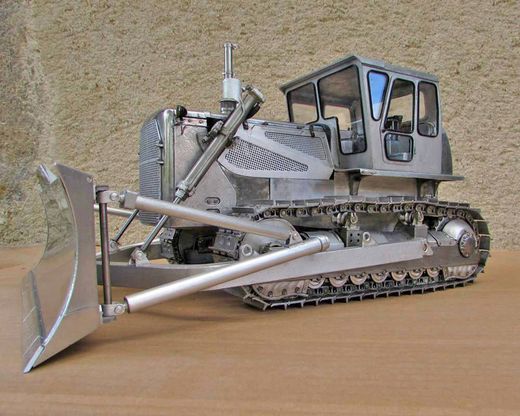

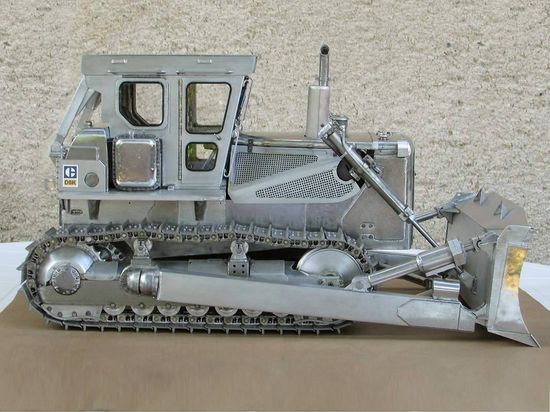

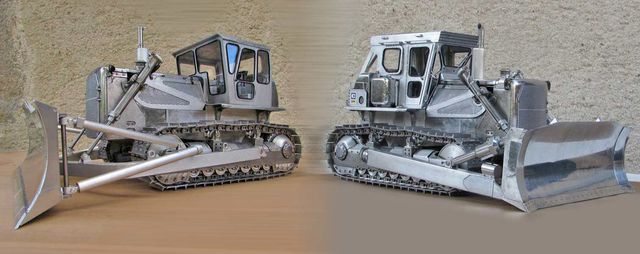

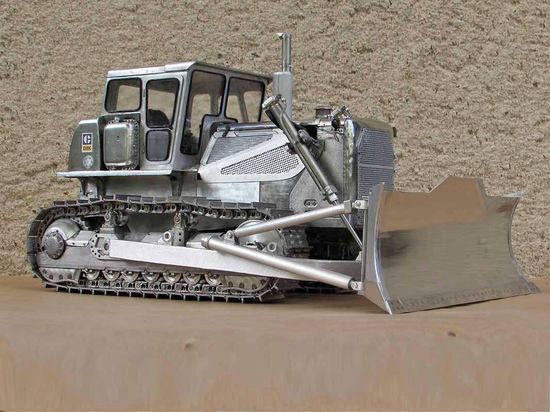

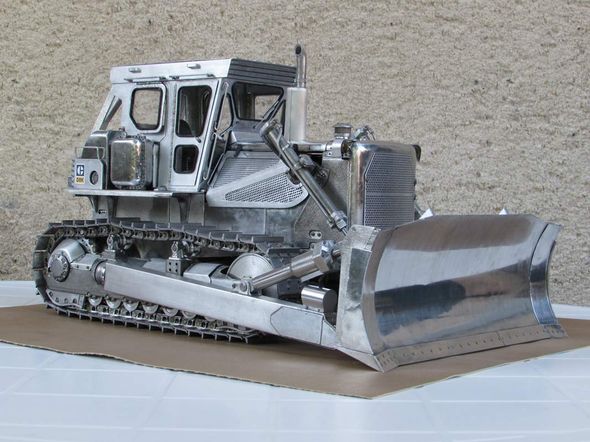

Modelos terminados.

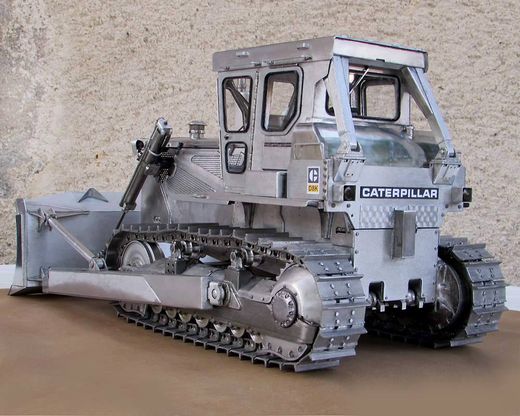

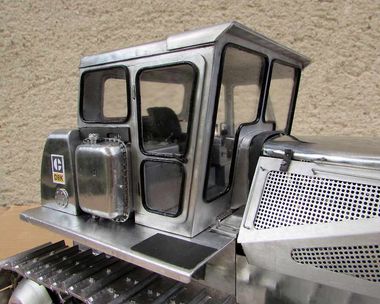

Tractor n ° 1 equipado con:

- una cabina Caterpillar con marco de protección Rops
- una hoja 8S inclinada transversalmente.
Dimensiones:

Longitud total: 410 mmAncho total: 261 mm Hautor total: 220 mm Ppeso: 5,1 kilogramos

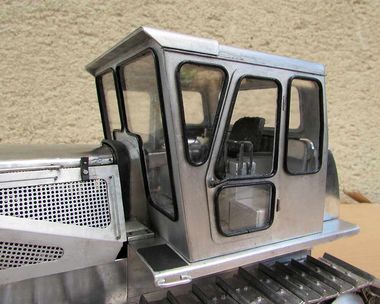

Tractor n ° 2 equipado con:

- una cabina de poliéster en la máquina real(en aluminio en el modelo).
- una lama orientable 8A "..
Dimensiones:

Longitud total: 396 mmAncho total: 277 mmAltura total: 206 mmPeso: 4,6 kilogramos

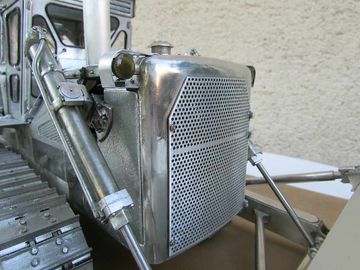

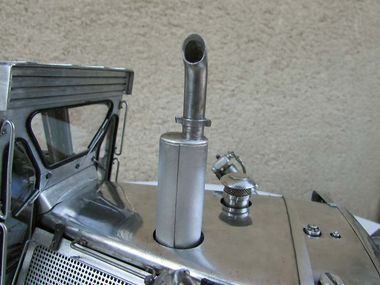

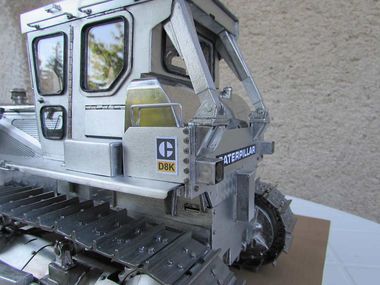

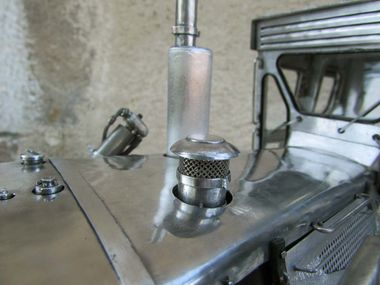

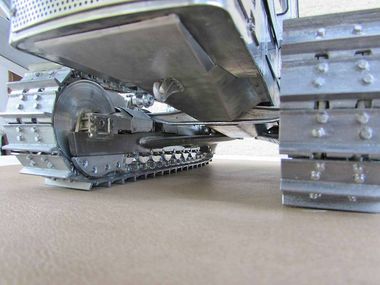

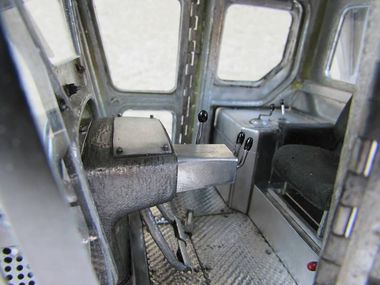

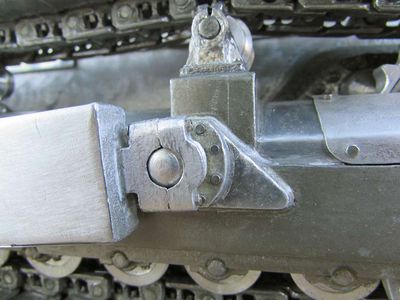

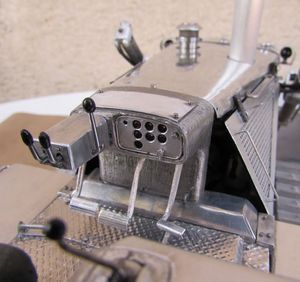

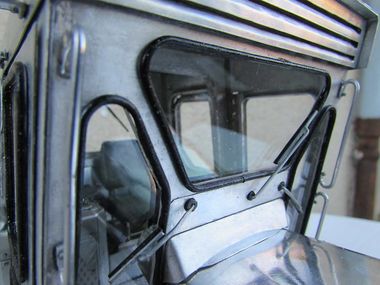

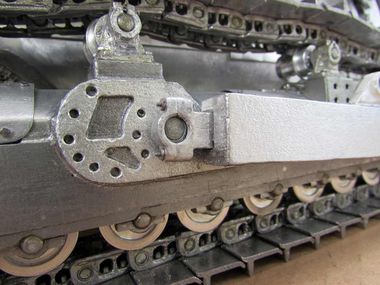

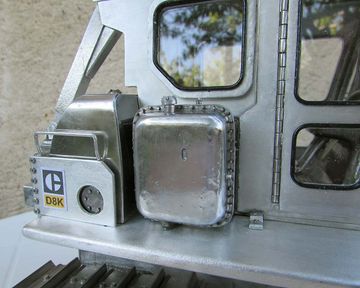

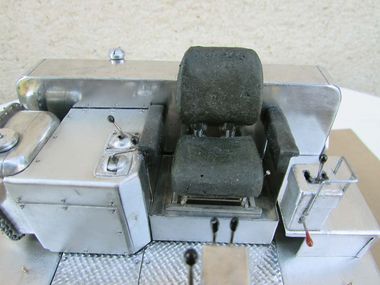

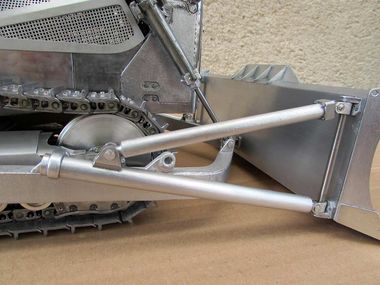

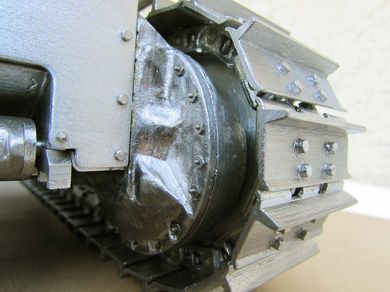

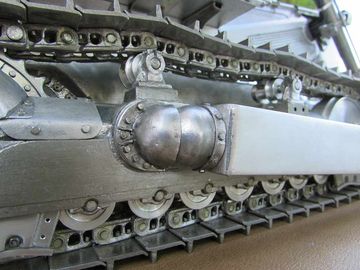

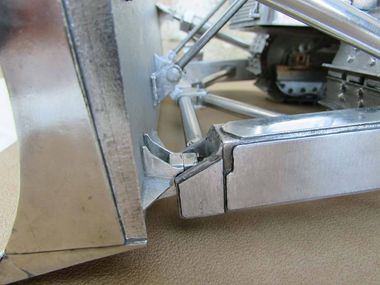

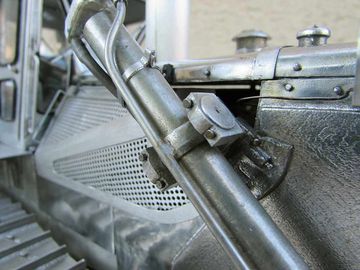

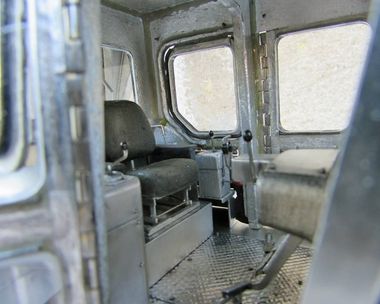

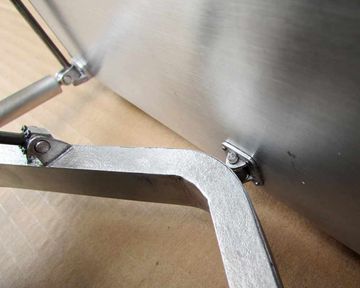

Qalgunos detalles.
Tractor n ° 1.
Tractor n ° 2.
Finalmente, partes comerciales:

- Láminas de aluminio de 0,5 mm de espesor.
- los micro tornillos de M1 y M1,6.
- el motorreductor de tracción eléctrico de 12 voltios.
- todas las varillas de diferente diámetro.
- tubos de pequeño diámetro.
- el frontón.
- las diferentes colas: epoxi, cianoacrilato, neopreno.
