"La collezione in alluminio".
I DUE TRATTORI CATERPILLAR D8K,
Scala: 1:15 th.
Una sfida personale.

VSè infatti in grado di costruire due modelli contemporaneamente. Le parti vengono quindi eseguite tutte in duplice copia, almeno per il trattore.
Oggetti come: le lame e le cabine sono costruite separatamente.
La seguente conclusione può essere tratta da questo esperimento:
Per realizzare due modelli contemporaneamente, non credere che in termini di durata dividiamo il tempo impiegato in due parti uguali.
Si scopre che su due parti identiche, la prima viene eseguita in un tempo più lungo della seconda.
Questo è normale poiché questa prima parte è un "prototipo". È con questa parte prototipo che vengono studiati e risolti i problemi di progettazione. La seconda parte diventa quindi una "copia", da qui il suo ridotto tempo di produzione. Notiamo che la prima parte è più avanzata nella sua finitura, rispetto alla seconda.
Durante l'intera costruzione, ognuno dei due modelli ha un numero.
Il trattore n ° 1 e il trattore n ° 2.

La costruzione di questi due modelli è realizzata in alluminio incollato con colla epossidica
per forti sollecitazioni (rinforzato da ancoraggio) e colla cianoacrilata
per basse sollecitazioni ".

Produzione: da aprile 1996 a settembre 1998,
trattore n ° 1: 1000 ore.
trattore n ° 2: 700 ore.

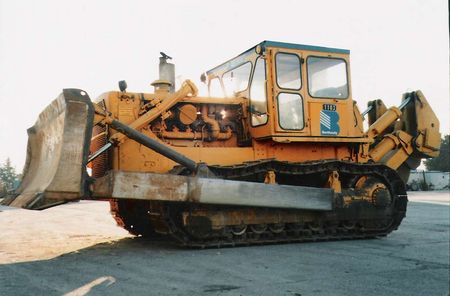

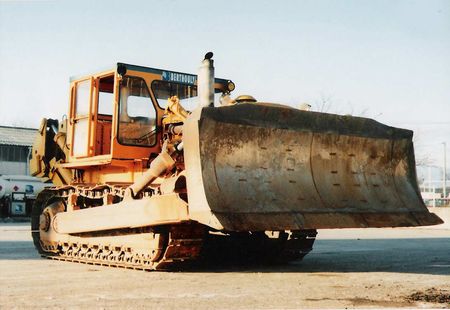

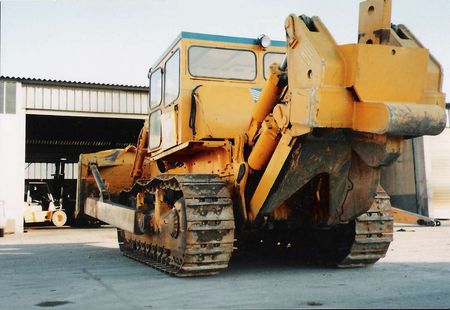

La vera macchina ...

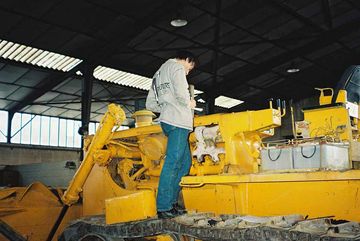

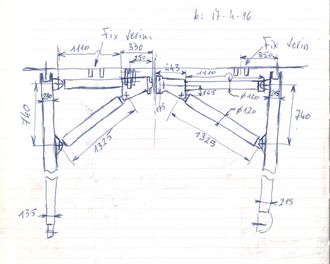

Misure dimensionali

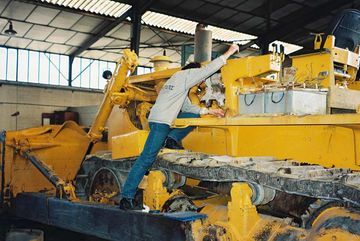

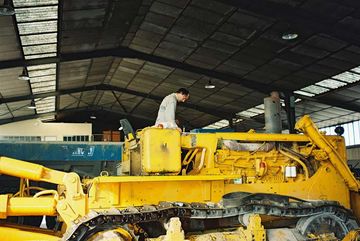

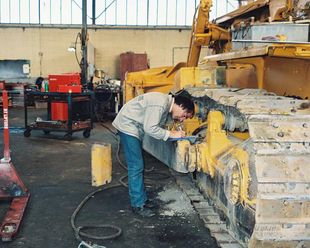

(officina dell'azienda Berthouly a Montélimar 1996).
Il modello (in costruzione).

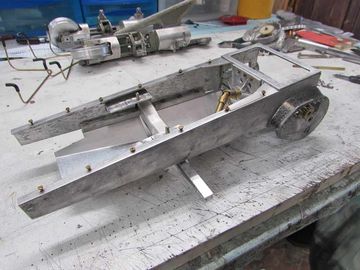

- La cornice centrale.

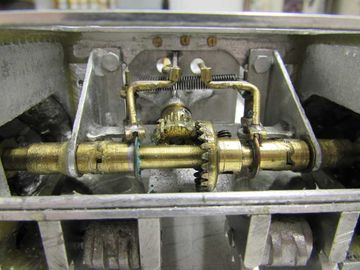

Trasmissione d'angolo attivata
ordini finali e
sistema di frizione.

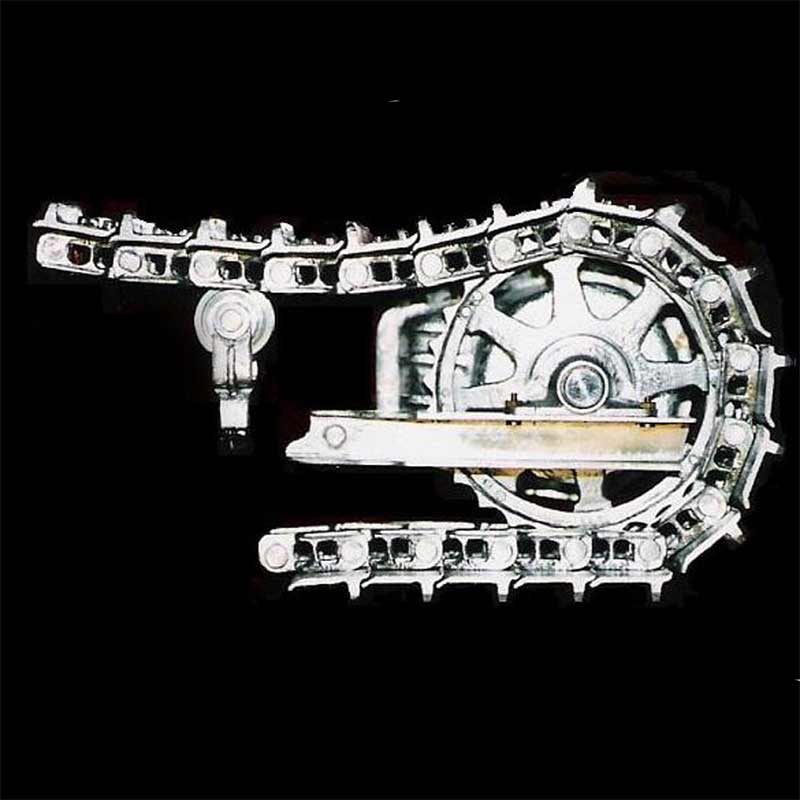

La traccia del canale (a destra).

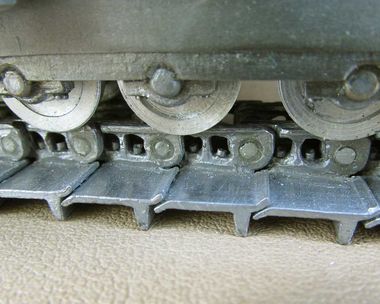

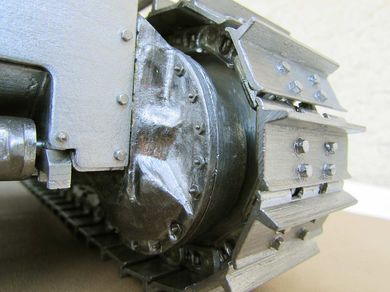

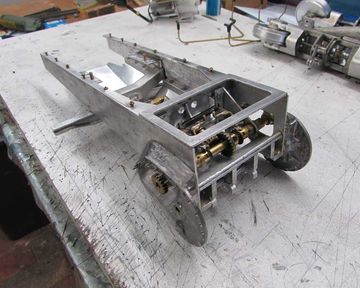

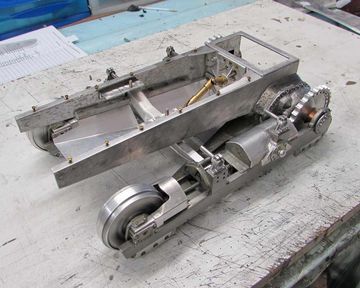

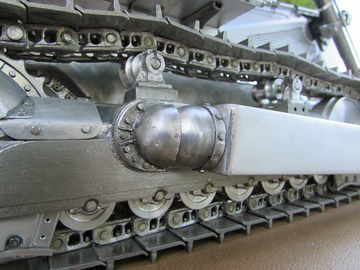

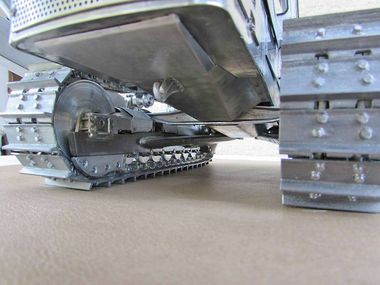

Il telaio centrale e le piste della catena.

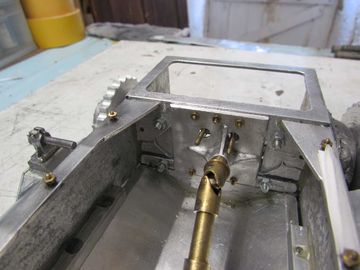

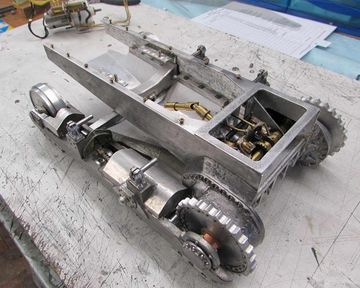

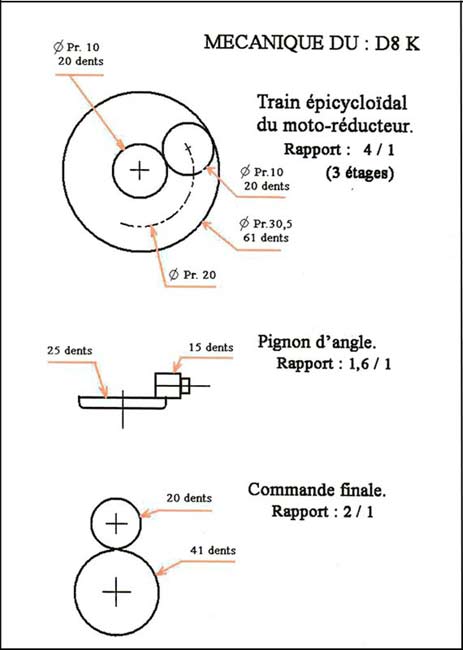

La trasmissione

La cinematica:

È composta da:
- Un motoriduttore elettrico a 12 volt con rapporto: 64/1,
azionamento di un pignone angolare al rapporto: 1,6 / 1 tramite un albero con due giunti cardanici.
- Una frizione su entrambi i lati, per l'accoppiamento
dove il disaccoppiamentodi ciascuno dei canali.
- Una riduzione finale al rapporto: 2/1 alla guida della zingara.

Parti come: giunti cardanici, cani e tutte le parti meccaniche
che agiscono sulla frizione, sono realizzati con tubi o aste in ottone.

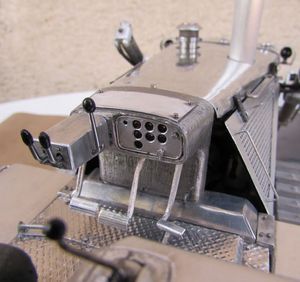

Organi funzionali.

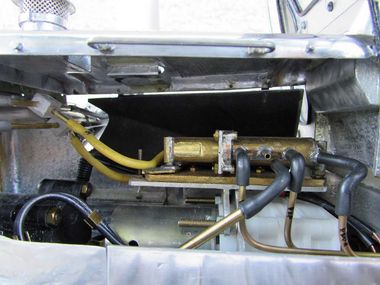

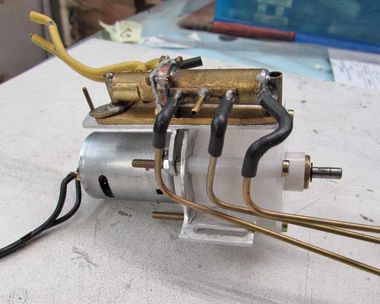

Motoriduttore di trazione 12 V.
e distributore idraulico.
Motoriduttore di trazione 12 V.
e distributore idraulico ... al loro posto ...
Nota:
Su questi due modelli sono presenti le parti meccaniche che costituiscono la trasmissione e possono essere funzionali.Ma l'opzione scelta per questo modello è rimanere in un registro "statico"; è una scelta in relazione all'aspetto di finitura di questo modello.

Idem per la potenza idraulica. Anche questa è una scelta in relazione all'aspetto di finitura del modello.
L'intero sistema può essere azionato idraulicamente, ma è difficilmente desiderabile vedere gocce di olio che macchiano la lamiera di alluminio tappata e lucidata.Questi cilindri possono essere azionati da una sorgente pneumatica esterna al modello.

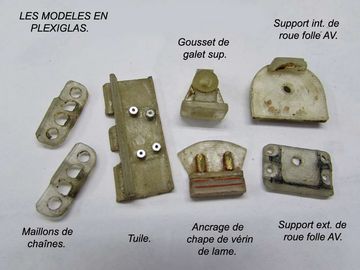

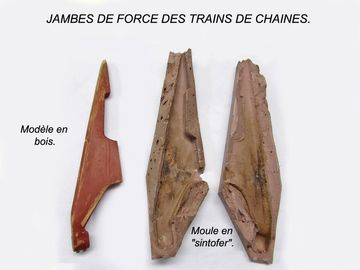

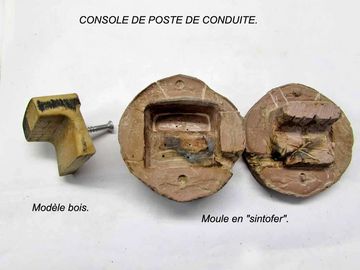

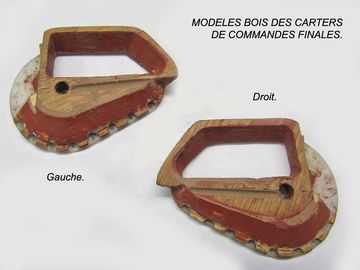

Modelli e stampiche sono stati
Usatoper stampaggiopezzi.

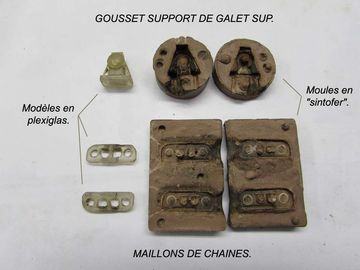

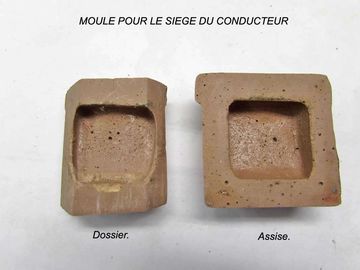

Calchi in peltro.
Moul. stagno.
Moul. stagno.
Moul. stagno.
Moul. stagno.
Stampaggio in resina.

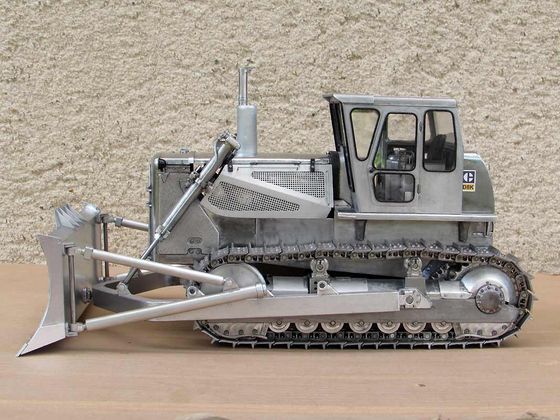

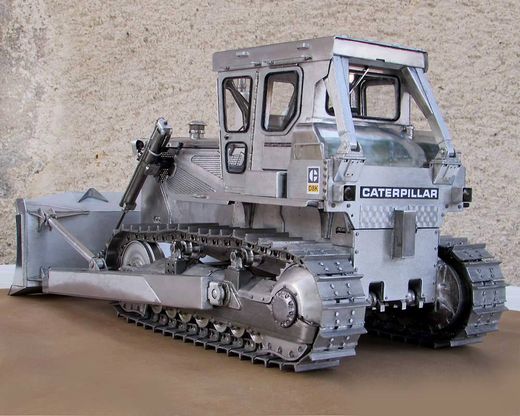

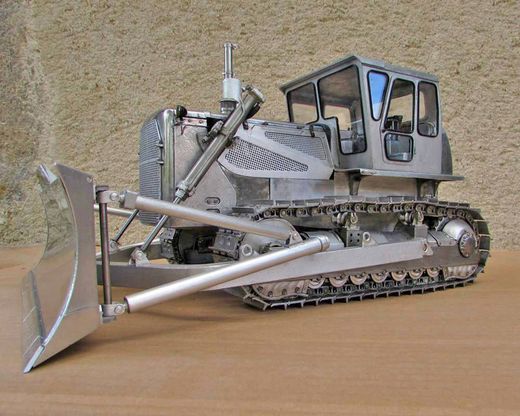

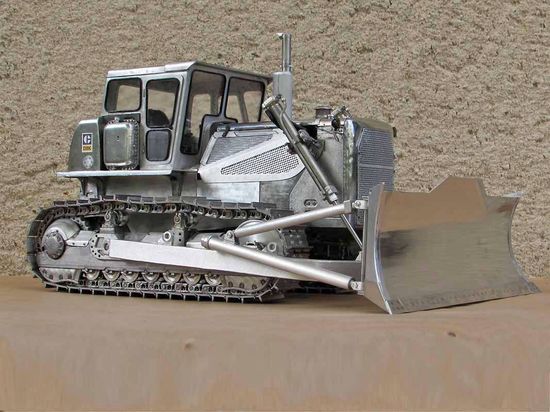

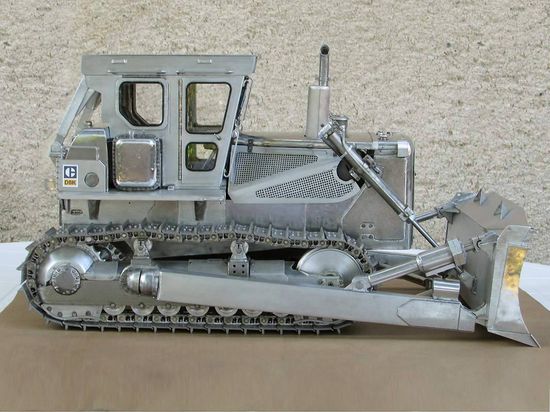

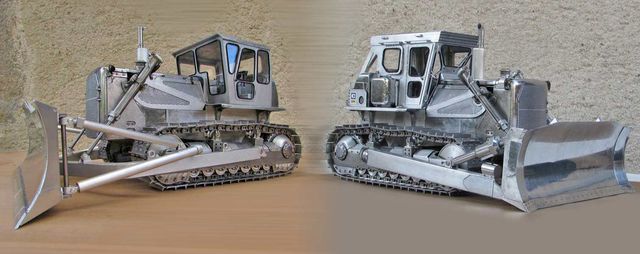

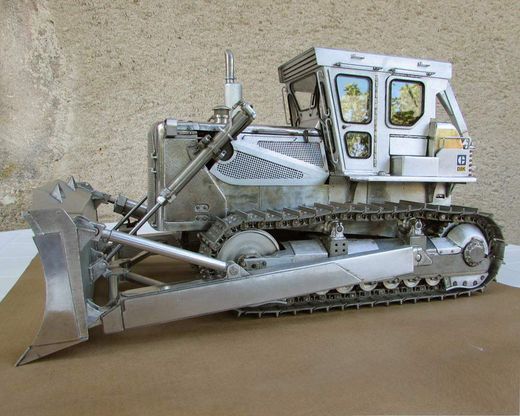

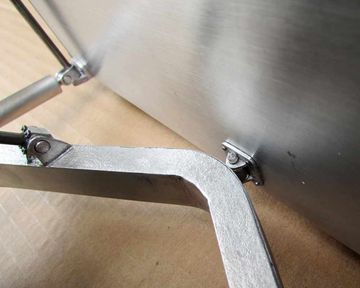

Modelli completati.

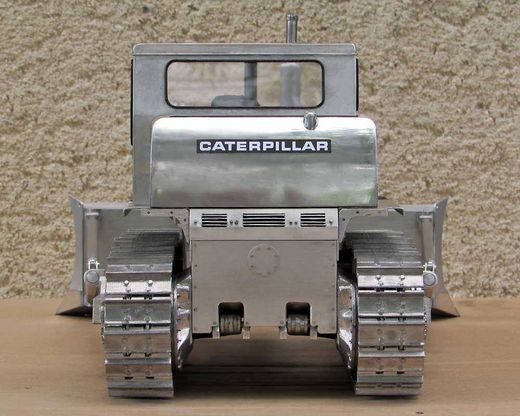

Trattore n ° 1 dotato di:

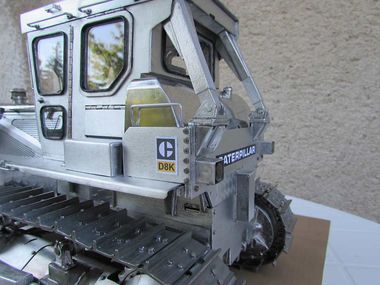

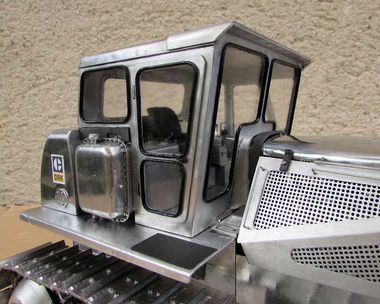

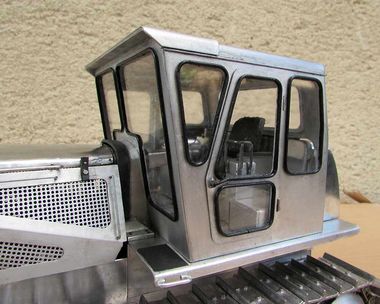

- una cabina Caterpillar con telaio di protezione Rops
- una lama 8S inclinabile trasversalmente.
Dimensioni:

Lunghezza totale: 410 mmLarghezza totale: 261 mm Hautore complessivo: 220 mm Ppeso: 5,1 kg
Trattore n ° 2 dotato di:

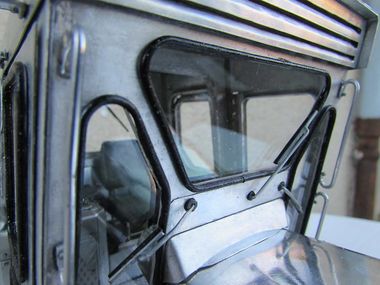

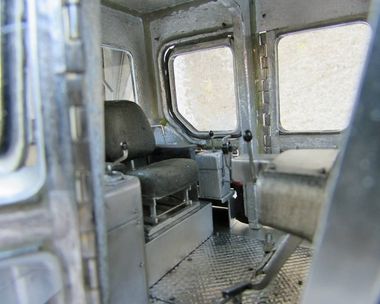

- una cabina in poliestere sulla macchina reale(in alluminio sul modello).
- una lamella orientabile da 8A "..
Dimensioni:

Lunghezza totale: 396 mmLarghezza totale: 277 mmAltezza totale: 206 mmPeso: 4,6 kg

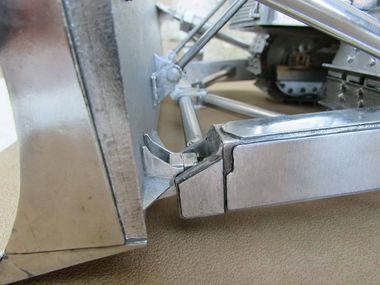

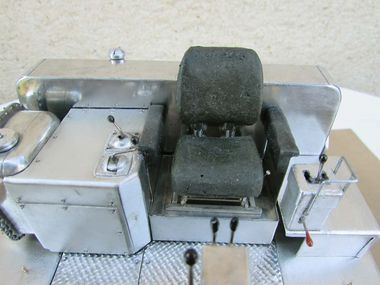

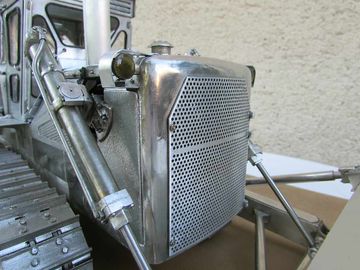

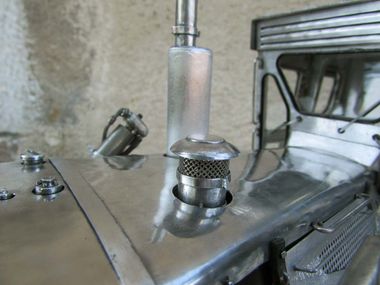

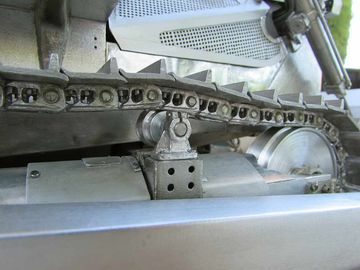

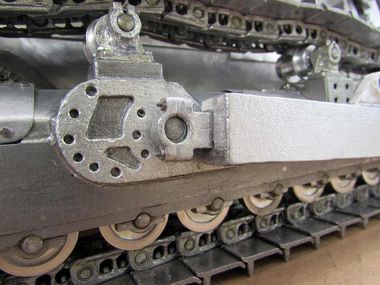

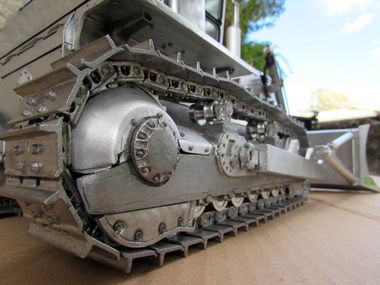

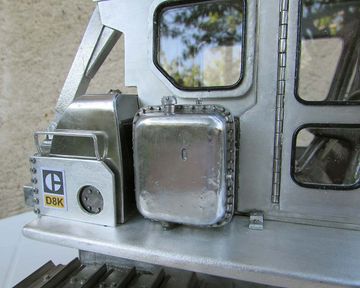

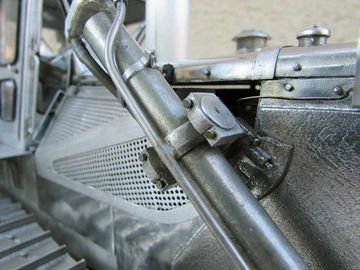

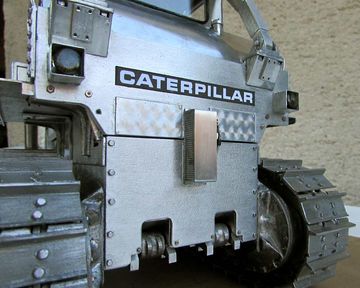

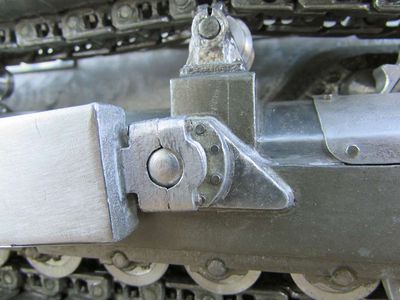

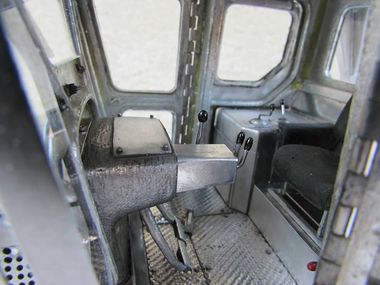

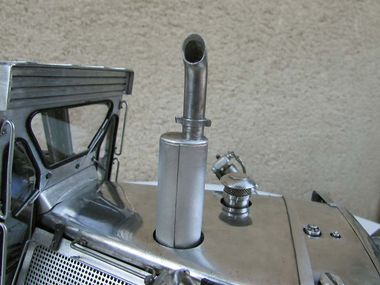

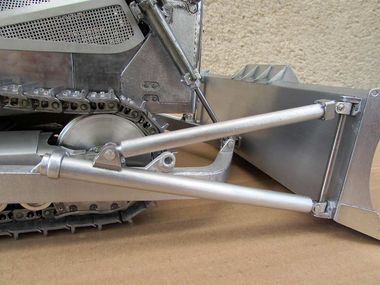

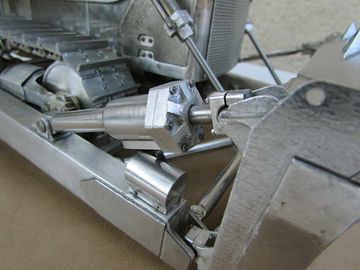

Qalcuni dettagli.
Trattore n ° 1.
Trattore n ° 2.
Infine, parti commerciali:

- fogli di alluminio di spessore 0,5 mm.
- le micro viti di M1 e M1,6.
- il motoriduttore elettrico di trazione a 12 volt.
- tutte le aste di diverso diametro.
- tubi di piccolo diametro.
- il timpano.
- le diverse colle: epossidiche, cianoacrilate, neoprene.
